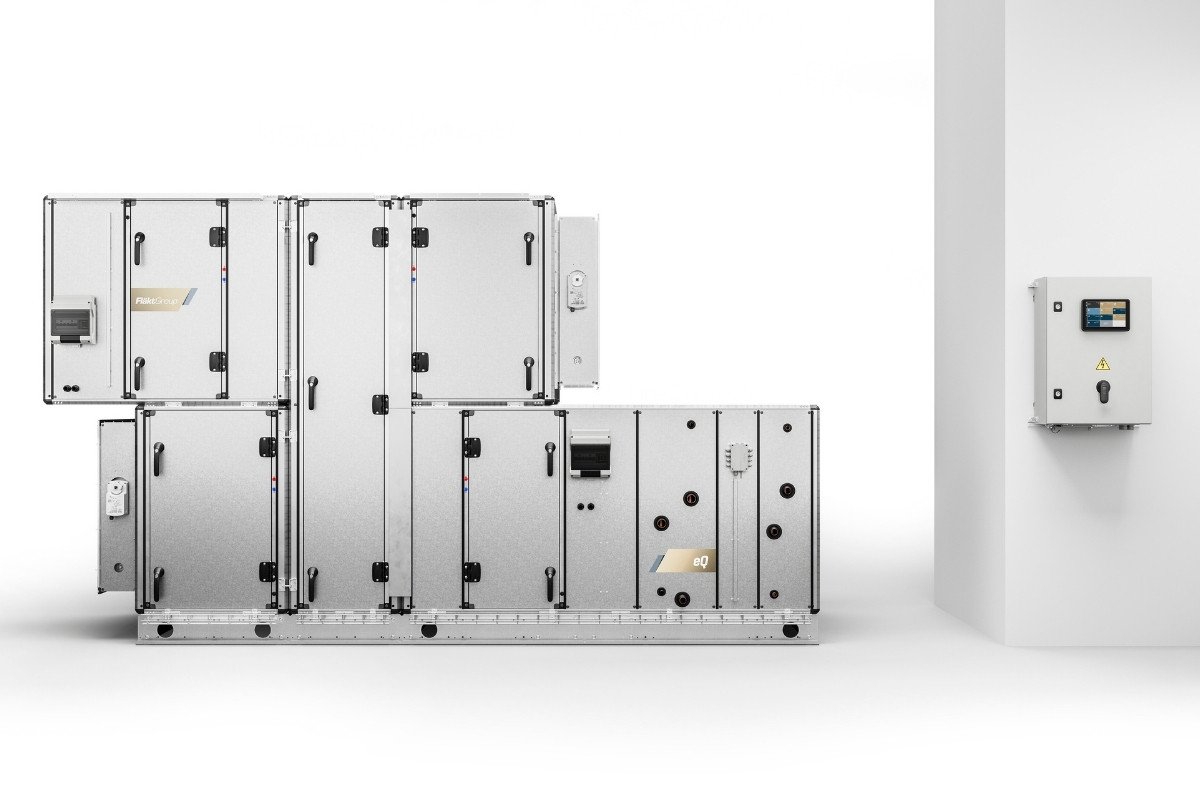

FläktGroup разработала платформу управления ISYteq 4.0 для вентиляционных установок eQ Master. Система сочетает в себе средства управления с заводской конфигурацией, работу по потребности, мониторинг энергопотребления и подключение к системе управления зданием.
Датчики, исполнительные механизмы и другие компоненты управления подключаются к шинной системе, при этом внешняя кабельная разводка проходит через кабельный канал и соединяется быстрыми разъёмами рядом со стыками секций AHU. По данным FläktGroup, такое решение позволяет сэкономить до 40 часов на электромонтажных работах в зависимости от сложности установки. Средства управления предварительно конфигурируются и проходят заводские испытания, что сокращает объём пусконаладочных работ.
Шкаф управления может устанавливаться со стороны обслуживания, крепиться на петлях к торцевой стенке или поставляться отдельно для настенного монтажа. Интеграция BACnet может сократить объём работы системного интегратора на 48–72 часа, или на два-три дня, по сравнению с другими протоколами связи благодаря автоматическому созданию файлов EDE в DDC.
Веб-интерфейс доступен через панель ISYteq Touch 7.1 с экраном 17,8 см или через браузер на телефоне, планшете или ПК, подключённом к DDC. Доступны семь рабочих профилей, включая Off, Boost и Night Purge. Профили можно выбирать через внутренний планировщик, цифровой вход или интеграцию с BMS.
Собственный контроллер BACnet B-BC поддерживает BACnet IP, BACnet MS/TP, Modbus TCP и Modbus RTU. Стандартный модем 4G и неактивированная SIM-карта обеспечивают возможность последующего подключения к облачной платформе ISYteq Cloud по подписке, которая предоставляет удалённый доступ, журналы трендов, списки аварийных сигналов, а также функции электронной почты и SMS.
Среди дополнительных функций — автоматическая балансировка давления для роторных теплообменников, управление температурой и влажностью в двух зонах, тремя связанными вентиляторами, а также первичными водяными контурами нагрева или охлаждения. По данным FläktGroup, управление сорбционным ротором на основе энтальпии может снизить требуемую мощность воздухоохладителя до 40%. Платформа также включает мониторинг энергопотребления на уровне компонентов и разработана с учётом предстоящих требований Ecodesign для вентиляционных установок.
Источник Refindustry: FläktGroup equips eQ Master AHUs with ISYteq 4.0 controls
